内核

       CPU：1T 8051, 更高速度比传统 8051 快 10 倍

       兼容 8051 指令集, 双 DPTR 工作模式

存储器

        MTP 程序存储器: 8KB，大于 1000 次重复擦写

        EEPROM: 512 Byte，用于存储掉电需要保存的数据, 大于 100000 次重复擦写

        RAM: 256 Byte 内部 RAM，512 Byte 外部 RAM

工作电压

        工作电压：2.7V ~ 5.5V@Fosc=8MHz

                         2.2V ~ 5.5V@Fosc=4MHz

工作温度

        工作温度：-40℃~+85℃

时钟系统

        外部低速振荡器： 32.768KHz

        内置低速 RC 振荡器：128KHz

        内置高速 RC 振荡器：8MHz，精度为±2%@5V/25℃（出厂校正）

定时器

        3 个 16 位通用定时器: 定时器 0，定时器 1，定时器 2

通用输入输出口（GPIO）

       支持最多 14 个 GPIO 口（不同型号会有不同）

       支持推挽、开漏、上拉、下拉、高阻模式

       推挽输出时，GPIO 的推电流有 4 级可选：12mA、10mA、8mA、6mA ; @VDD=5V

       推挽输出时，GPIO 的灌电流有 2 级可选：16mA、8mA; @VDD=5V

       GPIO 可软件模拟成 1/2 BIAS 的 LCD 驱动，不需外接电阻

TMC 功能

       TMC 定时器的时钟源可选 IRCL 或 XOSCL

       中断时间最小单位，当时钟源选 IRCL 时为 512 个 IRCL 时钟周期，当时钟源选 XOSCL 时为 128 个 XOSCL 时钟周期

       可配置中断时间为 1-256 个最小单位时间

中断系统

       7 个有效中断源 ➢ 两级中断优先级，支持中断嵌套

       5 个外部中断源 INT0~INT4

       外部中断触发沿选择：INT0~1（上升沿、下降沿）、INT2~4（上升沿、下降沿、双沿）

       中断输入引脚选择：INT0(P0.0)、INT1(P0.1)、INT2(P0.2)、INT3(P0.3)，INT4 可选除 P0.0~P0.3 外的任意 GPIO 引脚为中断输入引脚

模/数转换器（ADC）

       支持 14 路 12 位 SAR ADC（不同型号会有不同）

       支持 2 种基准电压源：VDD 和内部基准

       选择内部电压为基准，可测量 VDD 电压

触摸按键（Touch Key）

       内置触摸感应控制器，不需外接电容

       更大支持 14 路触摸通道（不同型号会有不同）

       高抗干扰性能，符合 EMC(CS 动态 10V，EFT 4KV)标准

       支持触摸中断

       支持触摸通道并联，可用于实现低功耗模式

PWM

       支持 4 路 PWM 输出，每路可单独控制，在 16 位范围内可任意配置周期和占空比

       支持可直接输出内部时钟功能

       支持 PWM 中断功能

       每路 PWM 输出引脚可映射至不同的 GPIO 引脚

通用串行接口（UART1/UART2）

       支持 2 路全双工串口

       支持 1 字节接收缓存

       UART1/UART2 的 TX/RX 功能可映射至不同的 GPIO 引脚

I 2C 接口

      内置 1 路 I 2C 接口，支持主从模式，支持标准/快速/高速模式

      I 2C 引脚 SCL/SDA 功能可映射到任意的 GPIO 引脚

SPI 接口

      内置 1 个 4 线 SPI 接口，支持主从模式 ◆ 低电压检测（LVD）

      检测电压可设置为 2.2V、2.5V、2.7V、3.0V、3.3V、3.6V、3.9V 和 4.2V。

      可设置低电压复位或中断

复位模式

      芯片支持多种复位源：上电/掉电复位，软复位，看门狗复位，低电压检测复位

看门狗

      27 位看门狗定时器，16 位调节精度，可配置看门狗复位或中断

程序下载和仿真

      支持 ISP 和 IAP

      支持在线仿真功能

低功耗

      STOP 模式，电流<7uA

      IDLE 模式，电流<33uA

◆ 封装类型：SOP16

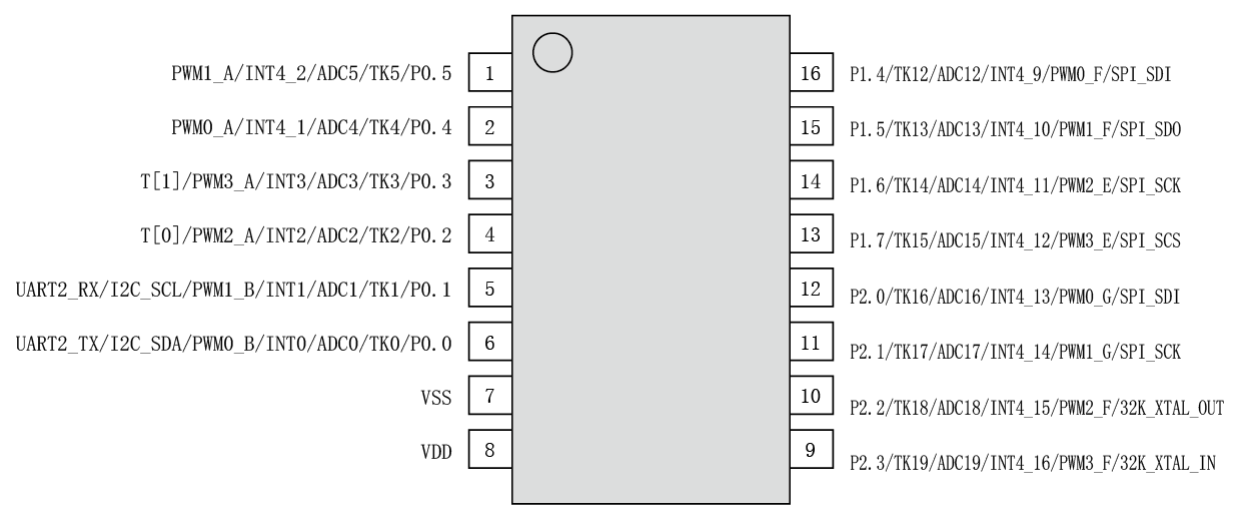

                                                                                                 CA51M151S3A引脚图
